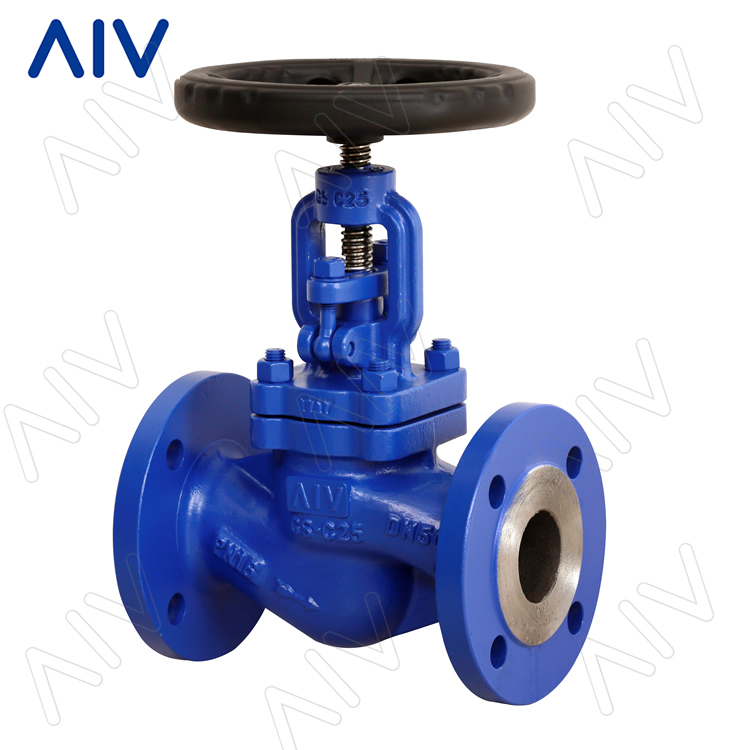

德标截止阀

分享:

技术参数
设计标准:DIN3356
总长标准:DIN3202
法兰标准:DIN2543-2545
试压标准:DIN3230

应用工况
热油系统,蒸汽系统,冷热水系统。
产品优势
1.阀体采用德国覆膜砂铸造工艺,解决容易泄露和传统铸造工艺污染严重的问题,保证阀体零泄漏。
2.阀瓣采用锥形设计,密封可靠,使用寿命长。
3.阀杆经过淬火回火表面渗氮处理,具有更好的防腐耐磨性能。
7.符合人体工程学的手轮。使用寿命长,操作方便。

材质:铸钢,锻钢,不锈钢
公称通径:DN15-400,可提供DN450以上口径产品的定制。
工称压力:PN16-40,可提供PN64及以上压力产品的定制。
连接方式:法兰,螺纹,焊接(对焊、承插焊)

部件名称

材质

阀体

GS-C25、1.4301、1.4408

阀座

1.4301、Stellite

阀瓣

1.4021、1.4301+ Stellite

并帽

1C45、1.4301、1.4401

阀杆

1.4021、1.4301、1.4401

垫片

Flexible graphite + stainless steel

填料

Flexible graphite

螺母

ASTM 194-2H、A194-8

双头螺栓

ASTM 194-B7、A193-B8

阀盖

GS-C25、1.4301、1.4408

压盖

GS-C25、1.4301

螺栓

ASTM 194-B7、A193-B8

螺母

ASTM 194-2H、A194-8

阀杆螺母

Copper alloy、D2、BL2

手轮

1025/KTH330

螺母

ASTM 194-2H、A194-8


阀瓣锥形设计:阀门关闭时,具有“刮除效应”的锥形密封面能自动去除表面杂质,可以确保阀瓣有可靠的密封和更长的使用寿命。
可根据工况的要求提供各种阀瓣设计,能够设计为节流型阀瓣,截止止回型阀瓣,平面软密封等各种阀瓣设计。
全新的手轮设计,更符合人体工程学。
材质:铸钢,锻钢,不锈钢
公称通径:DN15-400,可提供DN450以上口径产品的定制。
工称压力:PN16-40,可提供PN64及以上压力产品的定制。
连接方式:法兰,螺纹,焊接(对焊、承插焊)
